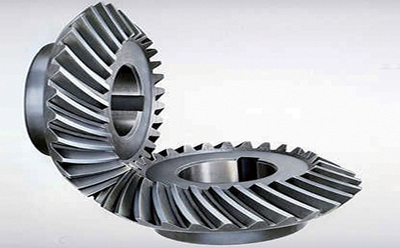

錐齒輪是圓錐齒輪的簡稱，是用來實現兩相交軸之間的傳動,兩軸交角稱為軸角，其值可根據傳動需要確定，一般多采用90°。錐齒輪的輪齒排列在截圓錐體上，輪齒由齒輪的大端到小端逐漸收縮變小，由于這一特點，對應于圓柱齒輪中的各有關"圓柱"在錐齒輪中就變成了"圓錐"，如分度錐、節錐、基錐、齒頂錐等。錐齒輪的輪齒有直齒、斜齒和曲線齒等形式。直齒和斜齒錐齒輪設計、制造及安裝均較簡單，但噪聲較大，用于低速傳動（＜5m/s）；曲線齒錐齒輪具有傳動平穩、噪聲小及承載能力大等特點，用于高速重載的場合。下面我們一起來了解直齒錐齒輪傳動過程。

   齒廓曲面的形成：直齒錐齒輪齒廓曲面的形成與圓柱齒輪類似。平面與基錐相切并作純滾動，平面上過錐頂點O的任一直線OK的軌跡即為漸開錐面。漸開錐面與以O(shè)為球心，以錐長R為半徑的球面的交線AK為球面漸開線，它應是錐齒輪的大端齒廓曲線。但球面無法展開成平面，這就給錐齒輪的設計制造帶來很多困難。為此產生一種代替球面漸開線的近似方法。

   錐齒輪的大端背錐：背錐和當量齒輪；其中DOAA為分度錐的軸剖面，錐長OA稱錐距，用R表示；以錐頂O為圓心，以R為半徑的圓應為球面的投影。若以球面漸開線作錐齒輪的齒廓，則園弧bAc為輪齒球面大端與軸剖面的交線，該球面齒形是不能展開成平面的。為此，再過A作O1A⊥OA，交齒輪的軸線于點O1。設想以O(shè)O1為軸線，以O(shè)1A為母線作圓錐面O1AA，該圓錐稱為錐齒輪的大端背錐。因此，該背錐與球面切于錐齒輪的大端的分度圓。由于大端背錐母線1A與錐齒輪的分度錐母線相互垂直，將球面齒形的圓弧bAc投影到背錐上得到線段b'Ac'，圓弧bAc與線段b'Ac'非常接近，且錐距R與錐齒輪 大端模數m之比值愈大（一般R/m>30），兩者就更接近。這說明可用大端背錐上的齒形近似地作為錐齒輪的大端齒形。由于背錐可展開成平面并得到一扇形齒輪，扇形齒輪的模數m、壓力角a和齒高系數ha*等參數分別與錐齒輪的大端參數相同。再將扇形齒輪補足成完整的直齒圓柱齒輪，這個虛擬的圓柱齒輪稱為該錐齒輪的大端當量齒輪。這樣就可用大端當量齒輪的齒形近似地作為錐齒輪的大端齒形，即錐齒輪的大端輪齒尺寸等于當量齒輪的輪齒尺寸。
