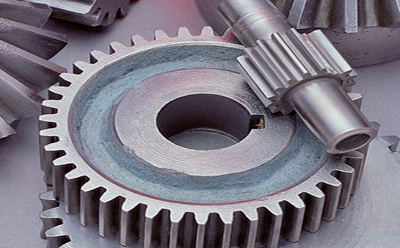

1、對齒輪傳動的基本要求，是瞬時傳動比保持不變、承載能力高和較長和使用壽命。否則將引起機器振動和噪聲，影響工作精度。目前在工業上廣泛應用的漸開線齒廓可以滿足此要求。

　2、齒輪模數是決定輪齒大小的重要參數。也是計算齒輪幾何尺寸的基礎。如果設計新型齒輪需要強度計算定出模數，之后都要完整到標準模數。

　3、實際齒輪傳動是靠多對齒輪依次嚙合來實現的。這多對齒輪須滿足正確嚙合條件，才能保證傳動時，每對輪齒都能正確地嚙合。同時，這多對輪齒，還須滿足連續傳動條件，才能保證一對輪齒將要脫離嚙合時，后一對輪齒能馬上進入嚙合以使齒輪能連續傳動。

　4、在零件圖示上除標注幾何尺寸及其形位公差外，還要列出齒輪的技術特性，其中包括主要參數、精度等級以及側隙的加工檢驗項目，通常位于圖紙的右上角。

　5、變位齒輪常用于避免根切、配湊中間距的齒輪傳動。變位齒輪有正變位齒輪及負變位齒輪兩種，需要注意它們與標準齒輪比較參數的變化。

　6、根據不同工作條件，分析齒輪可能發生的破壞形式，確定齒輪強度的計算方法：對于開式齒輪傳動，一般按彎曲強度計算并在設計計算時用適當加大模數（加大10％或15％）的辦法來考慮磨損因素的影響。對于軟齒面（HB≤350）閉式齒輪傳動，一般失效形式是點面點蝕，通常先按接觸疲勞強度設計幾何尺寸，然后用彎曲疲勞強度驗算出承載能力。硬齒面（HB≥350）閉式齒輪傳動，一般失效形式是齒根折斷，故通常先按齒根彎曲疲勞強度設計幾何尺寸，然后用齒面接觸疲勞強度驗算其承載能力。

　7、斜齒輪傳動平穩，沖擊噪聲小，承載能力大，但因螺旋角而出現軸向力。一般一對斜齒輪除法面模數和壓力角相同外，分度圓柱上的螺旋角大小相等，方向相反。

　8、錐齒輪常用于傳遞垂直相交軸之間的運動和動力，傳動比i＝n1/n2＝d2/d1＝Z2/Z1＝ctgδ1＝tgδ2。直齒錐齒輪的輪齒是沿圓錐面分布的，輪齒尺寸沿錐頂方向逐漸變小，因而輪齒一端大一端小，其幾何尺寸計算是以大端尺寸為準，以大端模數來計算各部分的幾何尺寸。
