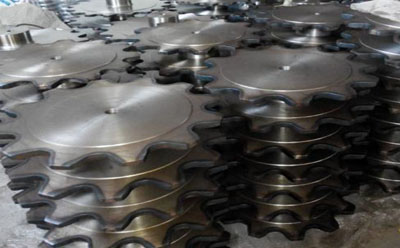

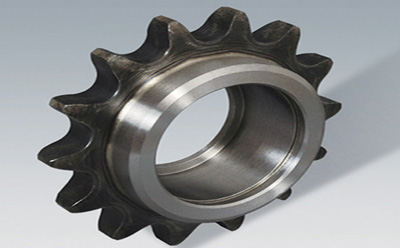

滾齒機加工同步帶輪和鏈輪時的傳動路線與加工直齒圓柱齒輪的傳動路線類似，所不同的是滾刀的齒形。蝸輪的加工，其主傳動路線和展成運動的傳動路線與加工直齒圓柱齒輪的傳動路線類似，進給運動要根據機床的結構和加工要求而定，若機床上有切向進給機構，則叮采用切向進給的方法滾切蝸輪；若機床上沒有切向進給機構，則要斷開直齒圓柱齒輪垂向進給傳動鏈中的離合器M。，采用手動徑向進給的方法滾切蝸輪。另外，蝸輪加工也要采用專門的蝸輪滾刀。


    1、運動方向的確定
    滾刃的旋轉方向，一般情況下應按圖示方向轉動，當滾刀按圖示方向轉動時，滾刀的垂向進給運動方向一般是從上向下的，此時工件的展成運動方向只取決于滾刀的螺旋方向；工件的附加運動方向只取決于工件的螺旋方向。
    滾切齒輪附，應按檢查機床各運動的方向是否正確，如發現運動方向相反，只需在相應的傳動鏈掛輪中裝L（或去掉）一惰輪即可。

     2、滾刀安裝角度的確定
    滾齒時為了切出準確的齒形，應使?jié)L刀和工件處于正確的“嚙合”位置，即滾刀在切削點處的螺旋方向應與被加工齒輪齒槽的方向一致。為此，需將滾刀軸線與工件頂面安裝成一定的角度，此角度稱為安裝角。
    加工直齒圓柱齒輪：安裝角8等于滾刀的螺旋升角^，即d—^。傾斜方向與滾刀螺旋方向有關?
    加工斜齒圓柱齒輪：安裝角d與滾刀的螺旋升角^和工件的螺旋角p大小有關，而且還與兩者的螺旋線方向有關，即8=p±^（兩者螺旋線方向相反時取“+”號，相同時取“”號），滾切斜齒圓柱齒輪時，應盡量采用與工件螺旋方向相同的滾刀，使?jié)L刃的安裝角較小，以有利于提高機床運動的平穩性和加工精度。
