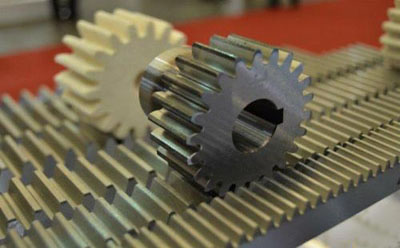

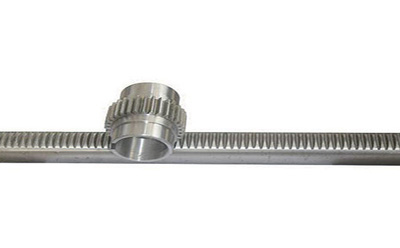

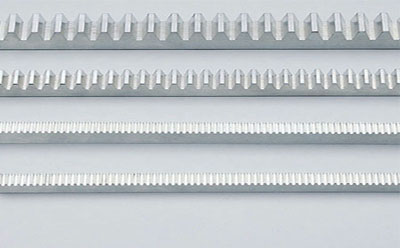

齒條是一種長條形零件，一邊有齒，它是與齒輪相匹配的，齒在條形體上分布的特殊齒輪，齒廓不是漸開線而是直線，對齒面來說則是平面的，分度圓半徑相當于是無限大的圓柱齒輪，直徑是無限大的齒輪上的一段，也可以說是一個周緣的一段，有許多齒均勻的分布在一邊，跟齒輪相互嚙合后移動轉換為轉動或轉動轉換為移動，它有直齒和斜齒齒條之分，與直齒圓柱齒輪和斜齒圓柱齒輪分別相匹配使用；那齒條有怎樣的特點呢？

齒條主要有這樣的特點：

1、任何其平行于齒頂線的一條直線具有的齒距和模數都相同；

2、由于采用的是齒條齒廓為直線，所以齒廓上的各點具有的壓力角均一定是相同的，且和齒廓的傾斜角相等，此角為20°的標準值，此角叫做齒形角；

3、與齒頂線平行、齒厚與齒槽寬度相等的直線稱為分界線或中線，計算齒條尺寸基準線的既是它；

齒條主要有齒厚、齒高、齒頂高、齒槽寬、齒根高、齒根圓半徑等參數，那齒條參數該怎么選擇好呢？

齒條參數可以這樣選擇：

1、在安裝后的齒輪和齒條，其安裝距離是不是較為合適；

2、齒條和齒輪嚙合間隙模數應是分度角為arcos0.25的基圓直徑；

3、齒輪的一齒擺差、周節誤差是不是超差；

4、齒輪的跳動、公法線、全齒深、齒向是不是都是合格的；

5、齒條的安裝跳動、公法線、全齒深是不是都是合格的，尤其是齒向是不是合格的。
