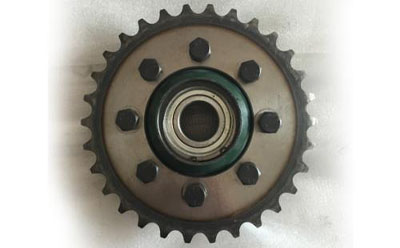

隨著沖床滑塊的上下運動，通過鉛絲和杠桿，使得連在杠桿另一端的鏈條產生往復運動，使得位于上進料輥和兩個卷料輥上的三個鏈輪同時產生順時針?lè)较虻拈g歇運動。位于上、下進料輥另一端的一對齒輪互相嚙合，致使進料裝置的一對進料輥間歇反方向旋轉，可使夾在中間的料帶從右向左間歇通過。卷料裝置的兩個卷料輥可把經過沖壓后的料帶卷成卷狀。鏈輪在每一沖壓動作周期中的具體狀態如下：當沖床滑塊從上死點向下運動時，鏈輪打滑，進料輥和卷料輥都處于靜止?fàn)顟B(tài)，料帶保持不動，以使模具完成沖壓動作。當沖床滑塊從下死點向上運動時，鏈條帶動鏈輪，使一對進料輥和兩個卷料輥旋轉，使得料帶前進，并自動卷起。
