目前單向鏈輪普遍采用棘輪機構來傳動，棘輪機構存在著結構復雜、使用壽命短等缺點，特別是用于實現鏈輪單向工作的棘輪機構更是相當復雜，不易于制造且難以保證單向工作的可靠性，此外棘輪上沒有防塵蓋，導致徑向竄動間隙大，不能杜絕水和異物進入棘輪機構內部，以致嚴重影響使用靈活和壽命。

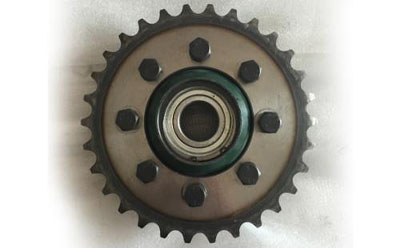

   針對現有各種單向鏈輪存在的不足，廠家提供一種結構簡單、性能可靠的新型單向鏈輪。它的特征在于鏈輪和單向滾針軸承，單向滾針軸承裝入鏈輪輪轂的內孔中，使的兩者之間過盈配合，鏈輪與單向滾針軸承之間只能在一個方向上相對轉動。單向滾針軸承的內孔中裝有傳動部件，兩者之間為間隙配合，傳動部件與單向滾針軸承只能在一個方向上相對轉動。傳動軸上開設有分列與鏈輪輪轂兩側的環形槽，在槽內設置有抵壓與輪轂端面的彈性擋圈。兩環形槽的間距與鏈輪輪轂的寬度相適配。單向滾針軸承包括外圈、滾針和保持架。外圈的內圓周面上設置有楔形凹槽，滾針通過保持架安裝在凹槽中，各滾針與保持架之間設置有彈簧或彈片。


    采用單向滾針軸承取代原有單向鏈輪復雜的棘輪單向機構，單向滾針軸承與鏈輪的內孔采用過盈配合，且能承受一定的扭距，傳動軸與單向軸承內孔的配合為間隙配合，傳動軸與單向滾針軸承之間只允許一個方向能發生相對轉動，另一個方向則不允許發生相對轉動，這樣通過單向滾針軸承的單向作用來接通或切斷鏈輪與傳動軸之間的運動，具有結構簡單、性能可靠、成本低廉、易于制造等優點。
