鏈輪屬于一種實心或帶輻條的齒輪,與那（滾子）鏈嚙合以傳遞運動，帶嵌齒式扣鏈齒的輪子，用以與節鏈環或纜索上節距準確的塊體相嚙。
1. 鏈輪的齒形
鏈輪齒形須保證鏈節能平穩自如地進入和退出嚙合，盡量減少嚙合時的鏈節的沖擊和接觸應力，而且要易于加工。

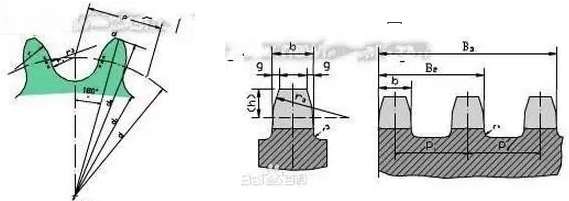

常用的鏈輪端面齒形見圖1。它是由三段圓弧aa、ab、cd和一段直線bc構成，簡稱三圓弧-直線齒形。齒形用標準刀 具加工，在鏈輪工作圖上不必繪制端面齒形，齒形按3RGB1244-85規定制造，但應繪制鏈輪的軸面齒形，見圖。

2. 鏈輪結構
直徑較小的鏈輪可制成整體式；直徑中等的鏈輪制成腹板式或孔板式；直徑較大的鏈輪制成組合式結構，常采用可更換的齒圈用螺栓聯接在輪轂上。小直徑鏈輪一般做成整體式，中等直徑鏈輪多做成輻板式，為便于搬運、裝卡和減重，在輻板上開孔，大直徑鏈輪可做成組合式，此時齒圈與輪芯可用不同材料制造！例如C 45，不銹鋼等材料。
3. 鏈輪材料
鏈輪材料應保證輪齒有足夠的強度和耐磨性，故鏈輪齒面一般都經過熱處理，使之達到一定硬度。
