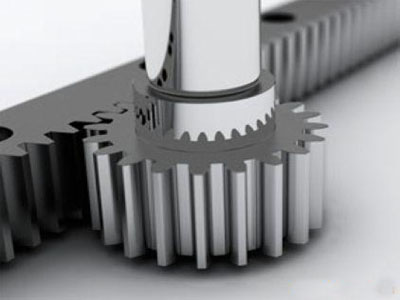

為了傳遞動力會需要用到齒輪齒條 ，齒輪齒條的基本術語有齒輪的大小、壓力角、齒數等。

　　表示齒輪 大小的單位使用模數。實際上還使用其他方式來表示齒輪的大小。

　　模數：

　　模數M=1(P=3.1416)

　　模數M=2(P=6.2832)

　　模數M=4(P=12.566)

　　模數乘以圓周率即可得到齒距(P)。齒距是相鄰兩齒之間的長度。P=圓周率X模數(πm)

　　CP(周節)：

　　周節即圓周齒距。也就是齒距(P)。

　　例如，使用周節CP可以制作齒距為CP5\CP10\CP15\CP20這樣齒距為整數的齒輪。

　　與模數的換算關系 m=cp/π

　　DP(徑節)：

　　英文為Dia metral pitch。

　　按ISO標準規定，長度單位使用毫米。但在美國、英國等國家，一直使用英寸作為長度單位。在這些國家中使用DP來表示齒輪的大小。

　　與模數的換算關系 m=25.4/DP

　　壓力角：

　　決定齒輪齒形的參數。即齒輪齒面的傾斜度。

　　壓力機一般采用20°。但有時客戶的圖紙也有14.5°，15°、17.5°，所以這些都要注意。
